Mit unserem Starterkit STM32 Display 5.0 Zoll können Sie direkt mit der Programmierung Ihrer Applikation und Ihres Grafik-Designs beginnen. Bei Bedarf unterstützen wir Sie gerne bei der Firmwareentwicklung und bei der kundenspezifischen Hardwareentwicklung.

Display 5.0 inch  Display STM32

Merkmale:

  • Display 5,0 Zoll - 800 x 480 pixel
  • Touch kapazitiv
  • CPU STM32F429BIT6
  • SDRAM 4Mx32bit
  • NOR Flash 8Mx16bit
  • Ethernet 10/100 - RJ45 über Break Out Board
  • USB Typ-A Host - z.B. für USB Stick
  • USB Typ-B - für Bootloader und/oder Kommunikation
  • microSD-Card
  • BLE Module BMD-300
  • BLE- und Wifi-Modul ESP32-WROOM-32
  • Buzzer mit Druckpegel min. 90dBA @ 2,73kHz
  • Temperatur- und Luftfeuchtigkeitssensor BME680
  • 2 x Connector mit CAN, I2C, SPI, PWM, ADC, GPIO
  • 3 x LED für allgemeine Verwendung
  • 1 x Taster für allgemeine Verwendung
  • 1 x Reset-Taster
  • Power Anschluß 12 Volt ± 20%
  • Power Anschluß 12 Volt ± 20% mit UART
  • ST-Link Debug Connector
  • Temperaturbereich -20°C bis +70°C
  • Luftfeuchte bis 90% RH bei 60°C

Dokumente:

pdficon small Schaltplan STM32_Display_5.0_V100_Var1.pdf
pdficon small Mechanik STM32_Display_5.0_Horizontal.pdf
pdficon small Mechanik STM32_Display_5.0_Vertikal.pdf
jpgicon small Step STM32_Display_5.0_Horizontal.zip
jpgicon small Step STM32_Display_5.0_Vertikal.zip

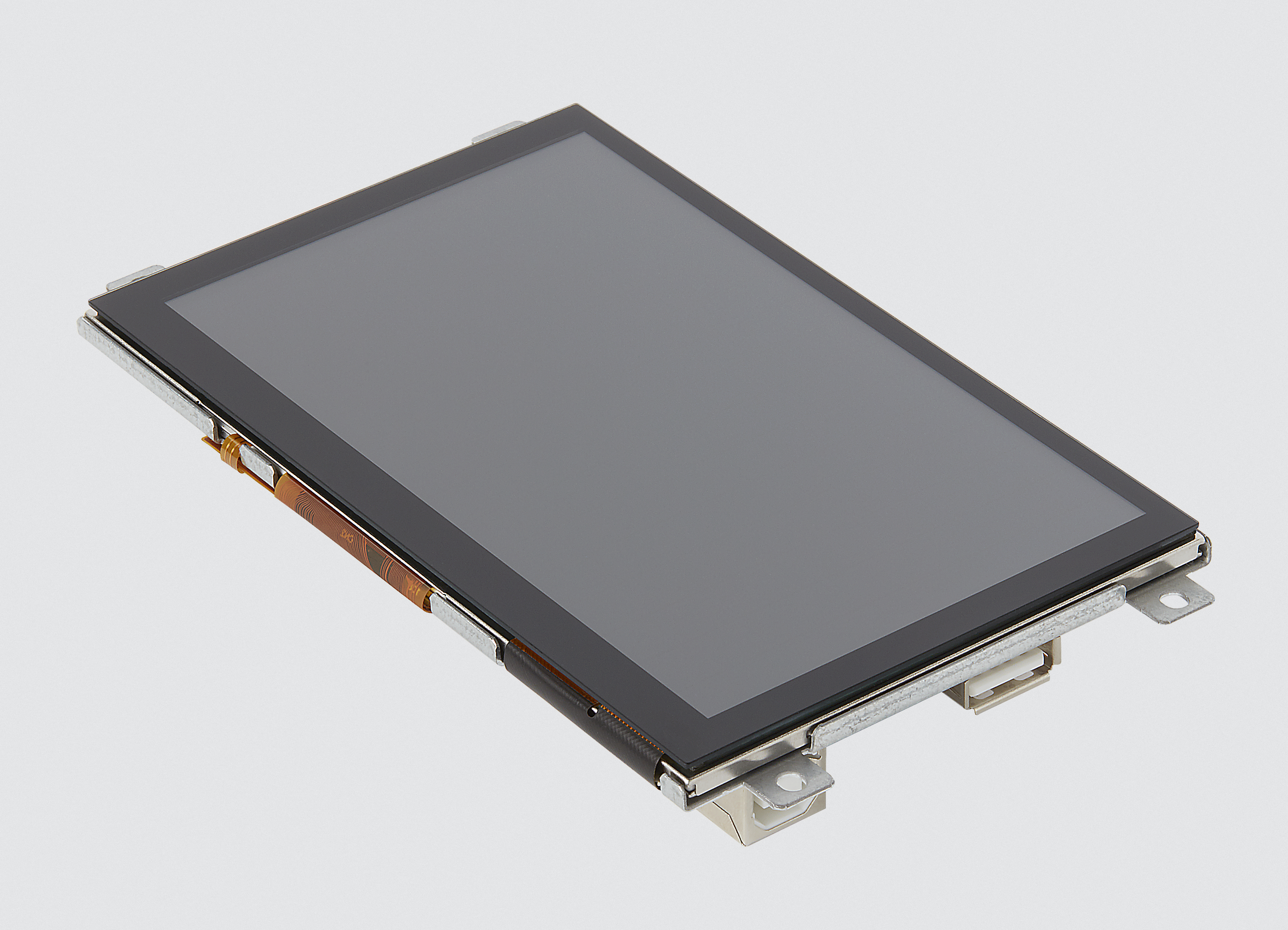

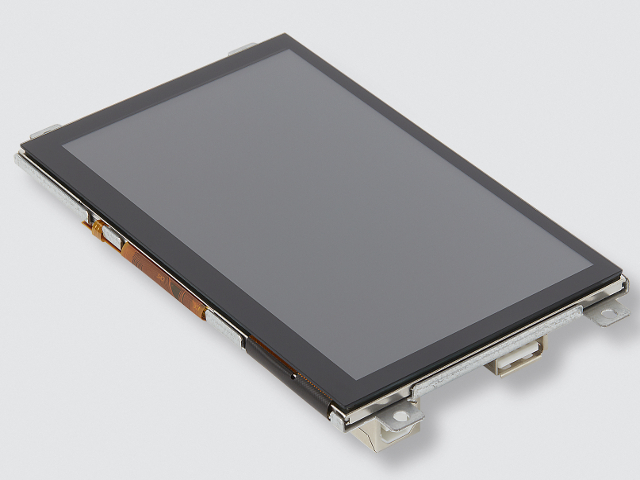

jpgicon small Bild Starterkit STM32 Display 5.0 Zoll - seitlich von oben

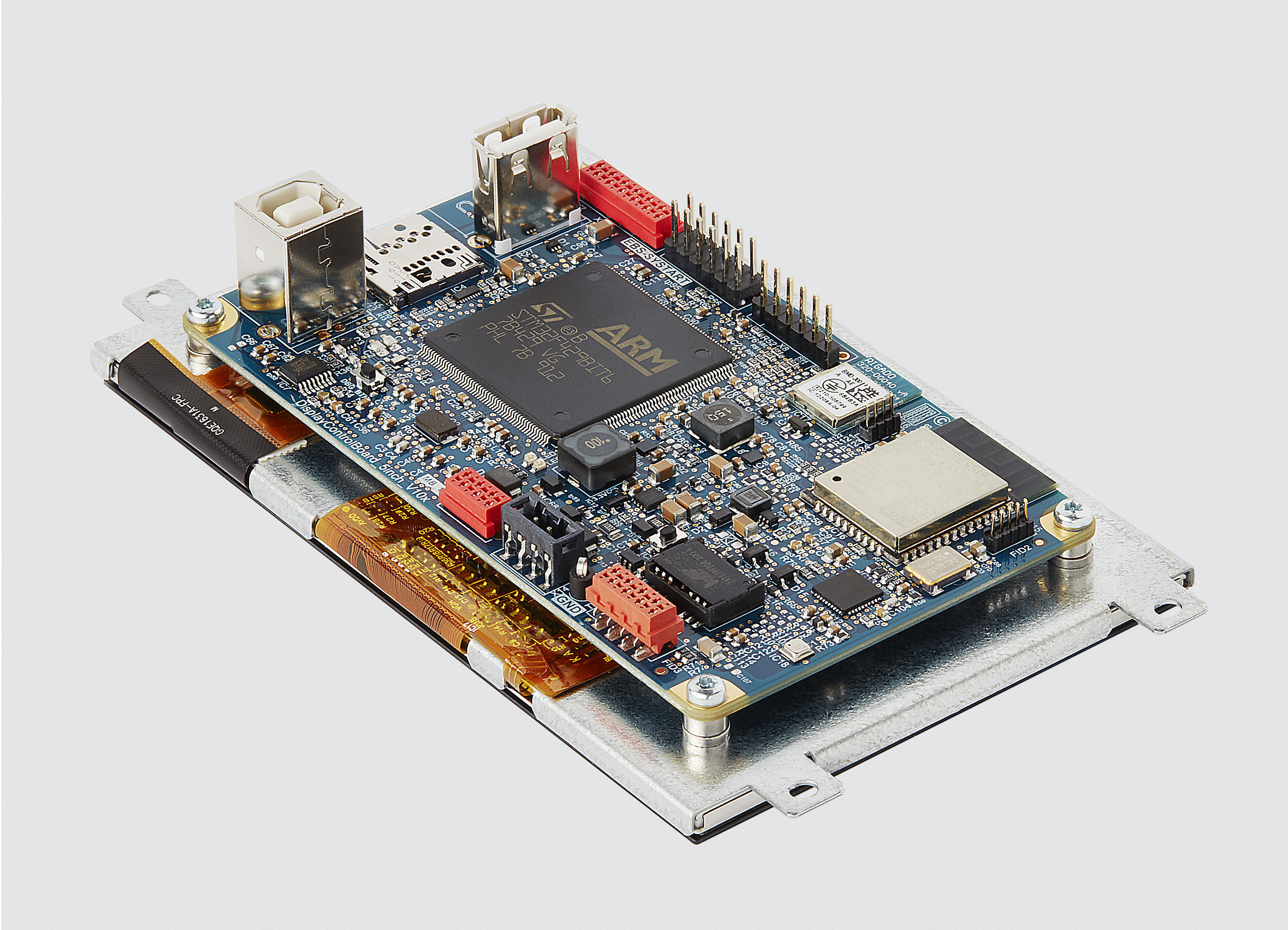

jpgicon small Bild Starterkit STM32 Display 5.0 Zoll - seitlich von unten

Alle Ihre Anforderungen und Wünsche können wir sehr gerne besprechen. Sie können uns telefonisch kontaktieren unter 08142/305050 oder via Email m.bittner@ebs-systart.com
